Wf型微细粉气流分级机

用途
Wf型微细粉气流分级机广泛用于化工原料、制药、颜料及各种非金属矿粉体的精细分级。本机可将R型雷蒙机、球磨机、震动磨等磨粉设备生产出的粉料中所含的微细粉分离出来，与各种干法磨粉设备配套构成流水线，可同时生产出多种不同粒度的产品。

工作过程
其工作过程为：待分级颗粒和气流经给料管和调节管进入机内，经过锥形体进入分级区，轴带动叶轮旋转。叶轮的转速是可调的，以调节分级颗粒。微细粉随气流经过叶片之间的间隙向上经细粒物料排出口排出；粗粉被叶片阻留，沿中部物体的内壁向下运动，经环行体和斜管自粗粒级物料排出口排出。上升气流经气流入口进入机内，遇到自环形体下落的粗粒物料时，将其中含有的微细粉分出，向上排送，以提高分级效率。

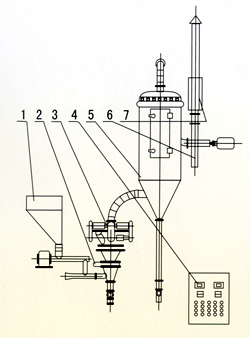

　 1、储料斗 Matearial Silo
2、进风管 Inlet connection
3、主机 Main drive
4、电控箱 Control cabinet
5、收集器 Collector
6、鼓风机 Blower
7、消音口 Exhaust Silencer

主要特点
分级粒度范围广，可在8-44µm之间任意选择；由于分级叶轮旋转形成的稳定的离心力场，分级精度高。

技术性能
　

项目/型号	WF-500	WF-600	WF-800	WF-1000
功率(KW)	7.5	15	22	37
给料粒度	44µm	44µm	44µm	44µm
处理量(kg/h)	1000	1500	2500	3500
产品粒度D97	10µm	10µm	10µm	10µm
产品产量kg	250	450	800	1000
