雷蒙机（雷蒙磨）—LQ纵摆式磨粉机

超大型磨粉机（鲁琦LQ型纵摆式系列磨粉机）

鲁琦LQ型纵摆式系列磨粉机（大型磨粉机）的设计,是我公司多位高级工程师紧跟国内外磨粉行业的发展趋势，研发的一款革命性、创新型磨粉机。这款磨粉设备的出现，打破了以往国内磨粉机器不能超大规模生产的限制，有利的提高了单台设备的单位产量。LQ2100型磨粉机（超大型磨粉机）的台时产量可高达50吨，鲁琦超大型纵摆式磨粉机的出现填补了国内超大型磨粉机市场的空白。

LQ1700型纵摆式磨粉机（大型磨粉机）

技术参数

最大进料尺寸小于：30 mm
成品粒度：80-400目
产量（石灰石）：6.5-25（t/h）
主机电机：160KW
中心轴转速：83rpm
磨环内径：φ1700mm
磨辊尺寸： 510×280（外径×高度）
整机外形尺寸：14m×8m×10m（长×宽×高）
总重量：46t
总功率：314 kw(不含破碎机)

LQ1900型纵摆式磨粉机（大型磨粉机）

技术参数

最大进料尺寸小于：30 mm
成品粒度：80-400目
产量（石灰石）：10-38（t/h）
主机电机：220KW
中心轴转速：78rpm
磨环内径：φ1900mm
磨辊尺寸： 510×280（外径×高度）
整机外形尺寸：14m×8m×10m（长×宽×高）
总重量：51t
总功率：402 kw(不含破碎机)

LQ2100型（超大型磨粉机）纵摆式磨粉机

技术参数

最大进料尺寸小于：30 mm
成品粒度：80-400目
产量（石灰石）：13-50（t/h）
主机电机：315KW
中心轴转速：74rpm
磨环内径：φ2100mm
磨辊尺寸：630×280（外径×高度）
整机外形尺寸：15m×9m×12m（长×宽×高）
总重量：66t
总功率：587 kw(不含破碎机)

LQ2300型（超大型磨粉机）纵摆式磨粉机

技术参数

最大进料尺寸小于：30 mm
成品粒度：80-400目
产量（石灰石）：25-90（t/h）
主机电机：400KW
中心轴转速：70rpm
磨环内径：φ2300mm
磨辊尺寸：630×280（外径×高度）
整机外形尺寸：15m×9m×12m（长×宽×高）
总重量：82t
总功率：742kw(不含破碎机)

纵摆系列磨粉机介绍:
　　纵摆系列磨粉机是在传统雷蒙磨粉机基础上进行的技术创新，该磨粉机各项技术指标同比传统雷蒙机均有大幅度提高，是高效节能的新型雷蒙机。LQ系列纵摆磨粉机适用于粉磨石灰石、方解石、大理石、滑石、石膏、重晶石、莹石、沸石、锰矿、钛铁矿、磷矿、膨润土、淀粉、高岭土等硬度在莫氏七级以下，湿度在湿度6%以下非易燃、易爆的物料，细度在0.18-0.015（80-800目）之间任意调整，是R型摆式磨粉机的更新换代产品。

纵摆系列技术优势

(一)全新的研磨系统：

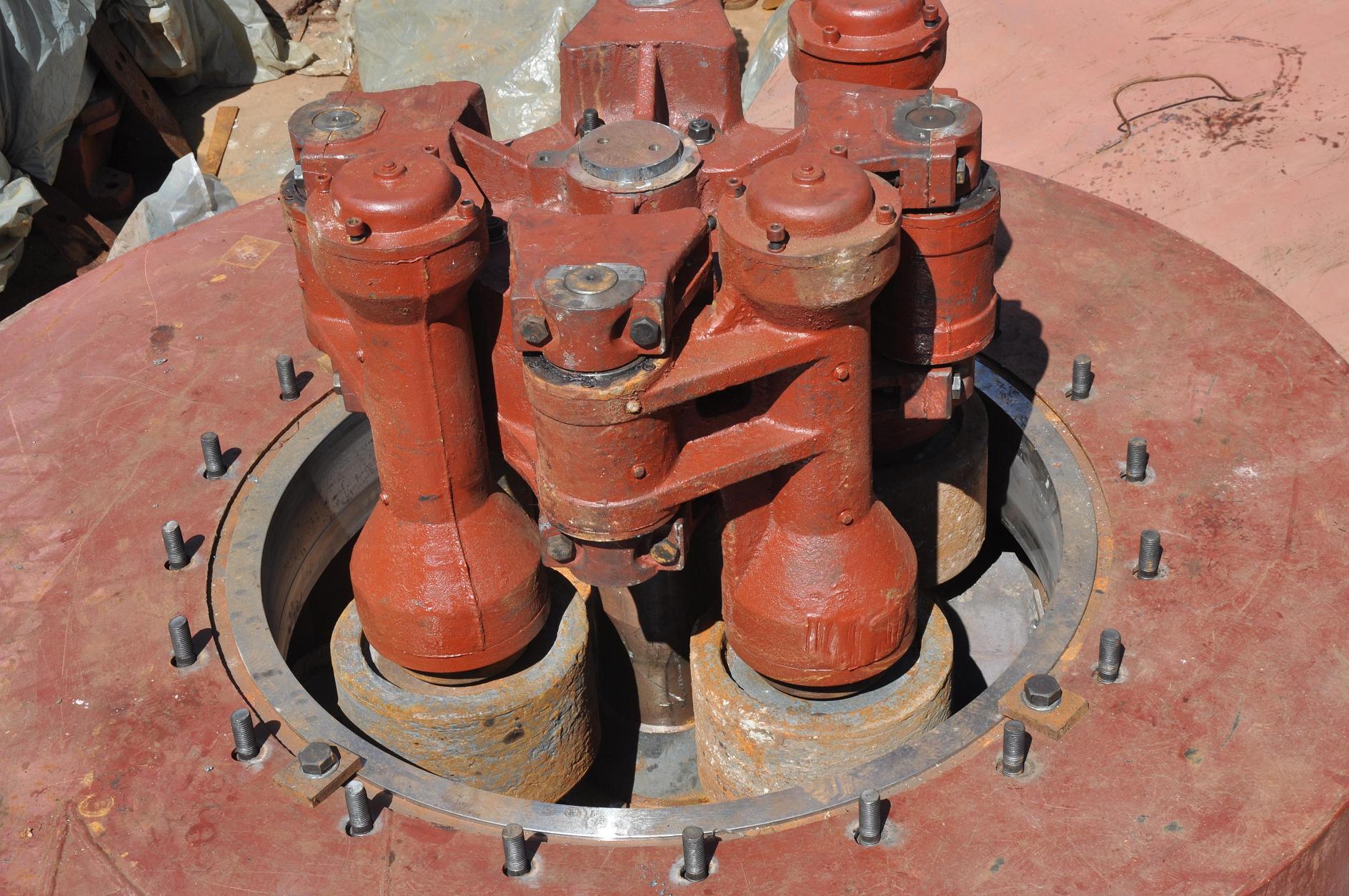

1. 新技术采用全新的纵摆磨辊装置。磨辊与磨环在研磨过程中始终处于平衡状态，形成均匀的线接触研磨区。磨辊与磨环尺寸高度从原来的160mm增高到200mm，更大程度的增加了研磨接触面积。
2. 分级机采用强制涡轮分级机，使成品的粒度从原来的80-325目区间扩展到80-800目区间。
3. 风力输送及成品收集系统，更新为负压、二级收尘高效收尘器，使成品收集更彻底。

（二）、可靠的性能：
　　1、新技术（梅花架及纵摆磨辊装置），结构先进合理，机器振动非常小，噪音低，机械运行平稳，性能可靠。高效节能，物料在单位研磨时间内处理量更大、效率更高。在与R型摆式磨粉机同比情况下总功率不变，产量同比提高25%以上，单位电耗成本节省30%以上，是真正高效节能型磨粉机产品。
　　2、LQ系列雷蒙机主要由主机、分级机、鼓风机、旋风分离系统、管道系统、电机等组成。青岛鲁琦矿山设备有限公司设计生产的磨粉机设备系统部件型式多样，科学合理的组合，明显提高设备的整体性能。

（三）、产品系列化：

纵摆磨粉机系列设备有LQ1000纵摆磨粉机，LQ1300纵摆磨粉机，LQ1520纵摆磨粉，LQ1700纵摆磨粉机，LQ2100纵摆磨粉机，LQ2600纵摆磨粉机，等多种型号，不仅粉磨粉体的细度从80-325目扩展到80-800目，而且产量也比同型的雷蒙磨粉机高出20%。

　　（四）、高效高产，节能环保：

　　LQ大型磨粉机是一款革命性、创新型磨粉机，LQ大型磨粉设备的出现，打破了以往国内磨粉机器不能超大规模生产的限制，有利的提高了单台设备的单位产量。大型LQ1700型纵摆式磨粉机、超大型LQ2100纵摆磨粉机及特大型LQ2600纵摆磨粉机，填补了国内超大型磨粉机市场的空白，被广泛运用于方解石，石灰石，重晶石，石英石，白云石，钾长石等非金属物料的大型粉磨项目，LQ1700纵摆磨粉机、LQ2100纵摆磨粉机及LQ2600纵摆磨粉机，产量高，能耗低，无粉尘。可实现无人化作业， 高效高产，节能环保。其中大型LQ2600纵摆磨粉机台时产量（325D75碳酸钙）可达50吨。
