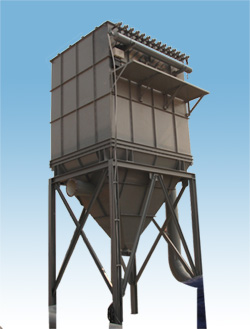

脉冲除尘器

产品介绍：

雷蒙机余风经小旋风分离后，排入大气的含尘浓度仍会高达1000毫克，比国家规定的排放标准高出了几十倍至上百倍。大量的粉尘排入大气，造成了厂区周围的环境严重污染。随着我国环保法的颁布和实施，使用磨粉机的厂家都迫切希望彻底解决这一问题，以达到消灰除尘净化环境，借以改善与四邻之间的关系。
但是，磨粉机的原料有近百种这多，其粘度、水份以及其它各种理化性质也不相同，且磨粉后的成品粒度又很细，再加严寒、雨季等复杂的环境因素，所以，余风除尘长期以来都未能得到很好解决。
脉冲式扁布袋除尘器与雷蒙机配套使用后有效的解决了余风除尘，其效率达到99%。

除尘器工作过程：

脉冲式除尘器系统由布袋除尘器、电控箱、管道装置和通风机组成。
当通风机启动后，除尘器便处于负压状态，并将余风管中的含尘空气吸入到除尘器上箱体内，然后气流进入滤袋上口自上而下流动，多数粉尘颗粒在重力和惯性力的作用下穿出滤袋下口，沉降至下箱体内(灰斗)，被滤的净化气体经通风机排入大气中。
在过滤空气的同时，尚有部分粉尘滞结在滤袋内壁，并逐渐增厚，此时除尘器阻力也逐渐增大，处理风量能力了随之减弱，因此滤袋就须及时清灰，在电控器的作用下，每隔一定时间启动清灰阀，清灰是在反吹风的状态下进行，滤袋外侧由负压向正压转化，滤袋形状由此改变，被滞结在滤袋内壁的粉尘，随滤袋的变形而碎裂，粉尘离袋下落至灰斗。

除尘器特点：

1、除尘效率高，排放浓度低于国家标准。
2、不论在什么条件下，只要是磨粉机能够正常生产，本配套的专用除尘器也就能正使用。
3、去掉原小旋风分离器，配本专用除尘器，实行一级除尘，便于车间布置。
4、清灰装置耗能低，每小时用电小于0.1/度。
5、维修工作量小。
6、布袋使用寿命长，更换简单方便。
7、磨粉机若通入热风兼做干燥时，本系列除尘器仍可使用。
8、冬天不会出现结露现象。
9、经回收后的超细粉具有增效增值之功能。

R 型摆式磨粉机配除尘示意图

1、除尘器 Dusr remover

2、清灰阀 Dust Clearing Valv

3、管道装置 Pipeline Installatior

4、通风机 Ventilator

除尘技术参数：

项目 Itim		参数
磨粉机型号 Model of pulverizer		3R2714	4R3216	5R4119
除尘器系统型号 Model of the DustRemver System		R3	R4	R5
处理风量(米3/时) Disposal of Phoenix Quantity (M³/h)		1120-5600	1800-9360	4000-20000
阻力(毫米水柱) Resistance (mm Water Cloumn)		80-300
过滤面积(米²) Filter Aree(m²)		39	66	140
滤袋数量 Amount of filter bag		24	40	72
除尘效率(%) Dust Removing Efficiency(%)		> 99.5
灰斗容积 Valume of Dust funnel		1	1.5	2.6
除尘器重量 Weight of Dust Remover(t)		2	2.5	4
通风机	型号 Model	4-72-11No.4A	4-72-11No4.5A	4-72-11No.5A
	功率(kw) Power(kw)	5.5	7.5	15
	转速(转/分) Roate.speed(r/min)	2900
