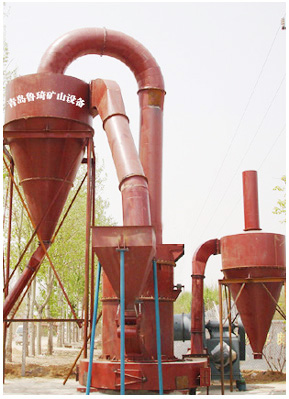

雷蒙机(雷蒙磨)-R型摆式磨粉机

雷蒙机(雷蒙磨)-R型摆式磨粉机
用 途
R型摆式磨粉机适用于加工石膏、方解石、石灰石、重晶石、萤石、磷灰石、长石和石英等莫式硬度不大于7级,湿度在6%以下的多种非易燃易爆矿产物料的粉磨加工。
工 作 过 程
块状物料经破碎至0-30毫米的粒度,由提升机将其垂直输送到储料斗内,再由电磁振动给料机把物料定量、均匀连续地送入主机内,进行研磨。磨后的粉子被鼓风机鼓出之风流吸出,经置于主机上方的分析机进行分级。细度合乎规格的粉子,随风流进入大旋风收集器,收集后经出粉管排出即为成品。风流由大旋风收集器上端的回风管流入鼓风机 。整个风路系统是密闭循环的并且是在负压状态下流动的。
由于被磨物料中含有水份并在研磨过程中蒸发变为气体以及整个管路中各法兰接合处漏入风管的气体,导致循环风路中的风量增加,此项增加的风量,从鼓风机的主机中间的余风管导入小旋风收集器,随同风流带入的若干细粉,经小旋风收集后,由另一个出粉管排出,气体经小旋风收集后排空。
标 准 产 量
产品代号
莫氏硬度(级)
≥2-3
>3-4
>4-5
>5-6
>6-7
产量(吨/小时)
3R2714
1.3-1.6
1-1.3
0.7-1
0.5-0.7
0.3-0.5
4R3216
2.6-3.2
2-2.6
1.6-2
1.2-1.6
1-1.2
5R4119
5-6.3
4-5
3.2-4
2.5-3.2
2-2.5
6R4522
12-22
14-18
11-14
6-10
4-8

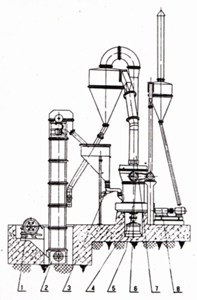

R型摆式磨粉机配套设备示意图
结 构 特 征
1、摆式磨粉机占地面积小,成套性强,从块料粉碎到成品包装能独立自成生产体系。
2、经过摆式磨粉机研磨的成品粒度通筛率能达到99%以上,这是其他磨粉机所不能胜任的。
3、采用电磁振动给料机给料均匀,易于调节、体积小、重量轻、并能省电,维护方便。
4、电气采用集中控制选型先进,在主机房内可实现无 人操作。
5、主机传动装置采用密闭减速机,传动平稳、运转可靠,不渗漏油。
6、主铲刀架在运转时始终处于与物料接触,所以铲刀架由上下二部分组成,下座磨损后拆卸连接螺栓即可调换。
① 鄂式破碎机
② 畚斗提升机
③ 电磁振动给料机
④ 传动装置
⑤ 主机
⑥ 分析机
⑦ 管道装置
⑧ 鼓风机


技 术 参 数
产品代号
磨辊
磨环
最大进料粒度
(毫米)
成品粒度
(毫米)
主机功率
(千瓦)
个数(个)
直径(mm)
高度(mm)
内径(mm)
高度(mm)
破碎机
磨粉机
3R2714
3
270
140
830
140
130
15
0.044-0.125
22
4R3216
4
320
160
970
160
210
20
37
5R4119
5
410
190
1270
190
75
6R4522 6 450 220 1520 220 350 60 110

型号 主机 鼓风 鄂式破碎机 分析机 斗提升机 电磁震动给料机
3R2714 22 15 5.5 4 3 0.06
4R3216 37 37   5.5
5R4119 75 55 15 7.5 0.2
6R4522 110 90 30 11 11 0.45
