雷蒙磨结构：
雷蒙磨有底盘，磨环，底盘中间装有空心立柱，作为主轴的支座。主轴装在空心立柱的中间，由电机１通过减速装置带动旋转。主轴上端装有梅花架，梅花架上有短轴，用来悬挂磨辊５，使磨辊能绕短轴摆动。磨辊中间是能自由转动的辊子轴，轴的下端装有辊子。每台磨机磨辊的数目为３～６个，沿梅花架四周作均匀布置。在梅花架的下面，装有刮板。当主轴旋转时，磨辊由于离心力的作用紧压在磨环上，因此，磨辊除了有被主轴带动绕磨机中心线旋转的公转运动外，还有由于磨环和辊子之间的摩擦力作用而产生的自转运动。从给料机加入落在底盘上的物料被刮板刮起，撒到磨辊前面的磨环上，当物料还来不及落下时，就被随之而来的磨辊所粉碎。在底盘下缘的周边上，设有进风孔和风筒。合格的产品在风力作用下经顶部的分级器排出，由分级器分离出的不合格的部分返回磨机重新研磨.雷蒙磨是炭素、电炭工业上选用得较多的一种。
雷蒙磨是一种粉磨机械，可获得细度达0.044mm的干粉料，并且带有空气分级装置，从而可调地连续自动地工作。

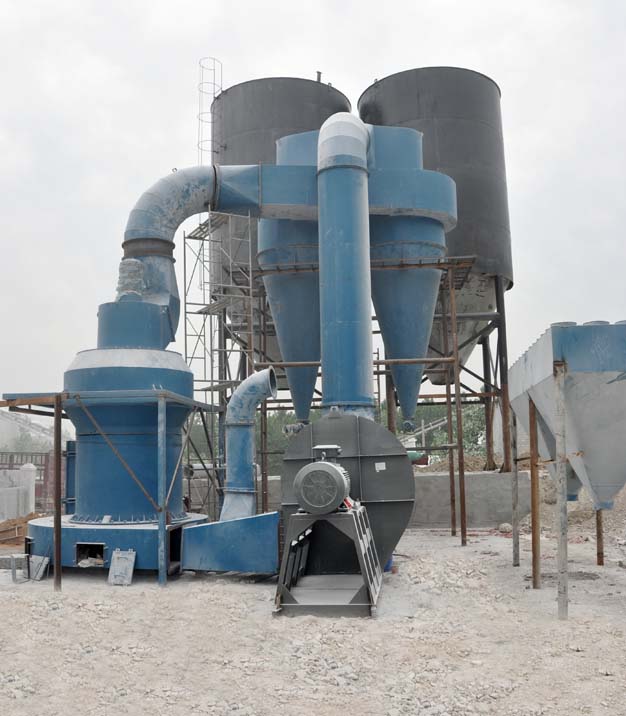

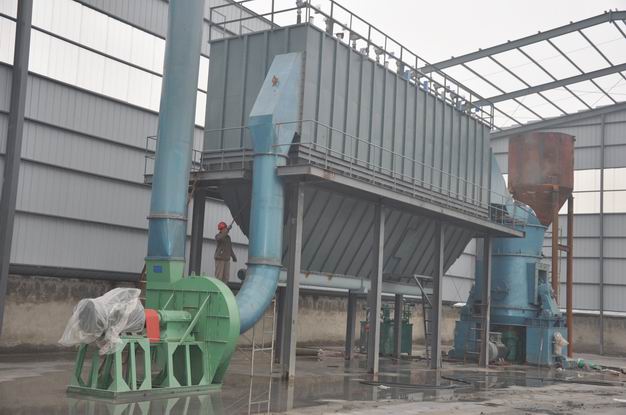

雷蒙磨磨粉系统是由破碎机、斗式提升机，储料仓，主机（雷蒙磨）、大旋风、鼓风机、小旋风、袋式除尘器、抽风机传动装置等构成的。
雷蒙磨的粉磨工艺流程：
原料用破碎机初碎，经斗式提升机送到贮料斗，由喂料器将物料均匀定量地喂入磨机（雷蒙磨）粉碎，鼓风机从磨机底部鼓入空所，细粉被气流带向上部的分析器过风筛，粒度大者被挡回再磨，小粉粒随气流进入大旋风分离器进行他离收集成产品，气流大部分循环使用。
